Rettungsaufbauten: Metall, Sandwich und Wabenkern
Bauweise, Werkstoff und Temperaturfunktion sind unterschiedliche Ebenen, die kombiniert werden können.
Drei Beschreibungsebenen
Bauweise
Rahmen mit Blechbeplankung und Großplattenmontage beschreiben die Fertigung. „Ganzmetall“ erfordert weiterhin Angaben zu Rahmen, Deckschichten, Boden und Dämmung.
Werkstoffsystem
Stahl, Aluminium, GFK-Deckschichten, Schaum und Waben beschreiben Bestandteile oder Plattenstrukturen.
Funktion
Isolierung, Kühlung, Werkstatt, Führung und Lagerung beschreiben Zweck und Umgebung, keine ausschließenden Materialstufen.

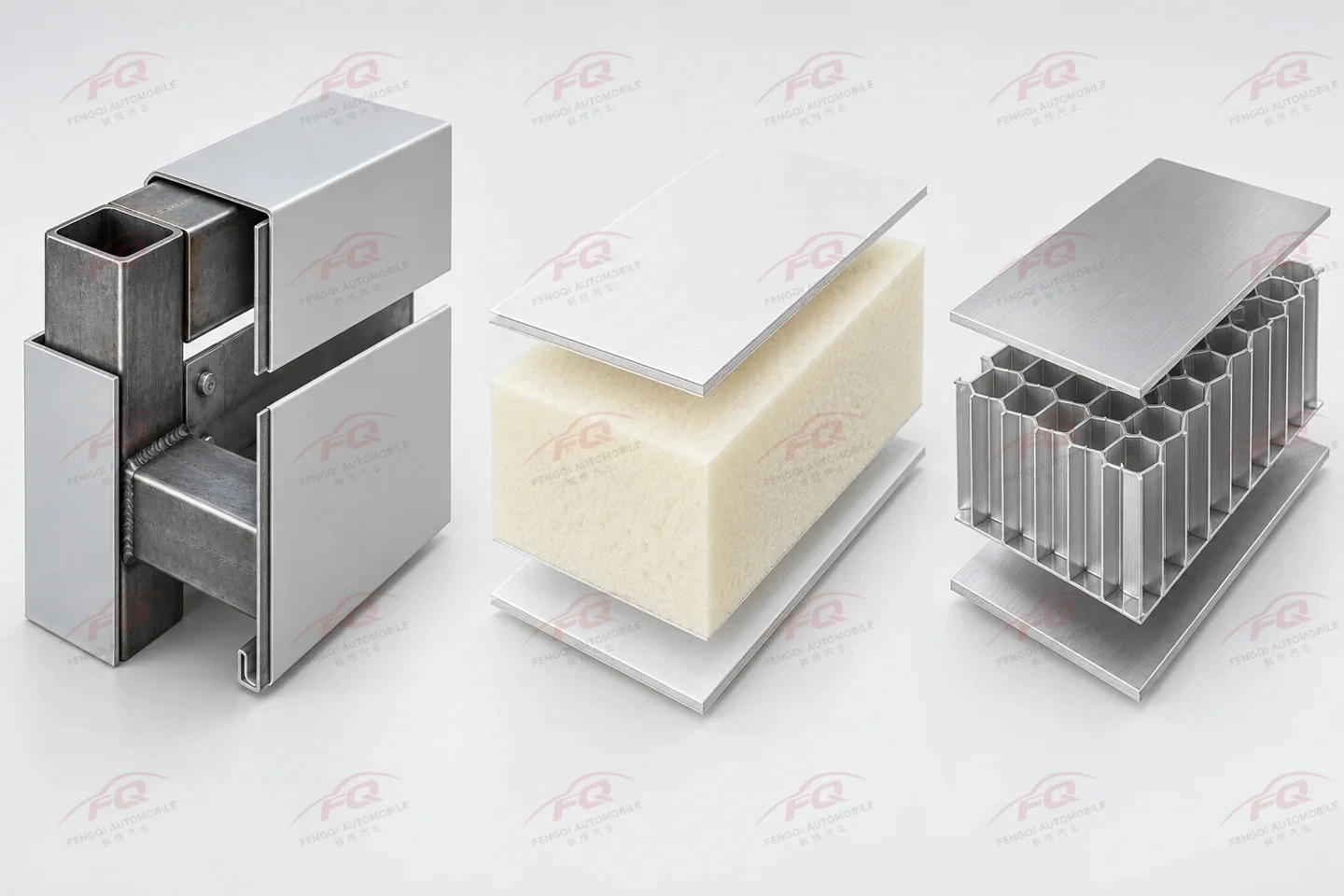

Schichten statt Materialnamen lesen
Rahmen mit Metallhaut
Der Rahmen bietet Anschlusspunkte, die Haut schließt den Aufbau. Masse, Korrosionsschutz, Dämmung und Fugen sind konstruktionsabhängig.
Sandwich mit Schaumkern
Deckschichten werden mit einem Kern verklebt; Metall oder GFK sind möglich. Dämmung hängt von Kern, Dicke, Fugen und Wärmebrücken ab. „Großplatte“ bestimmt den Kern nicht.
Sandwich mit Wabenkern
Dünne Deckschichten und Zellkern können hohe Steifigkeit bei geringer Masse ermöglichen. Kern, Abdichtung, Kanten und Inserts festlegen; Waben sind nicht automatisch Wärmedämmung.
Großformatige laminierte Sandwichplatten mit integriertem Rahmen
Eine große Aufbauplatte besteht nicht nur aus einer Deckschicht auf einem Schaumkern. Bei der hier beschriebenen Bauweise werden Rahmen, mehrere Plattenlagen und Deckplatten zu einer Einheit verbunden. Schichtfolge, Verstärkungen und Werkstoffe werden projektspezifisch festgelegt.
Deckplatten
Außen- und Innenflächen schließen den Verbund. Werkstoff und Oberfläche für beide Seiten festlegen.
Zusätzliche Plattenlagen
Zwischen Deckplatten und Kern liegen weitere Schichten entsprechend der konstruktiven und funktionalen Auslegung.
Integrierter Rahmen und Füllung
Rahmen und Füllung liegen in derselben Mittelebene innerhalb des verklebten Verbunds; kein nachträglicher Rahmen um eine fertige Platte.

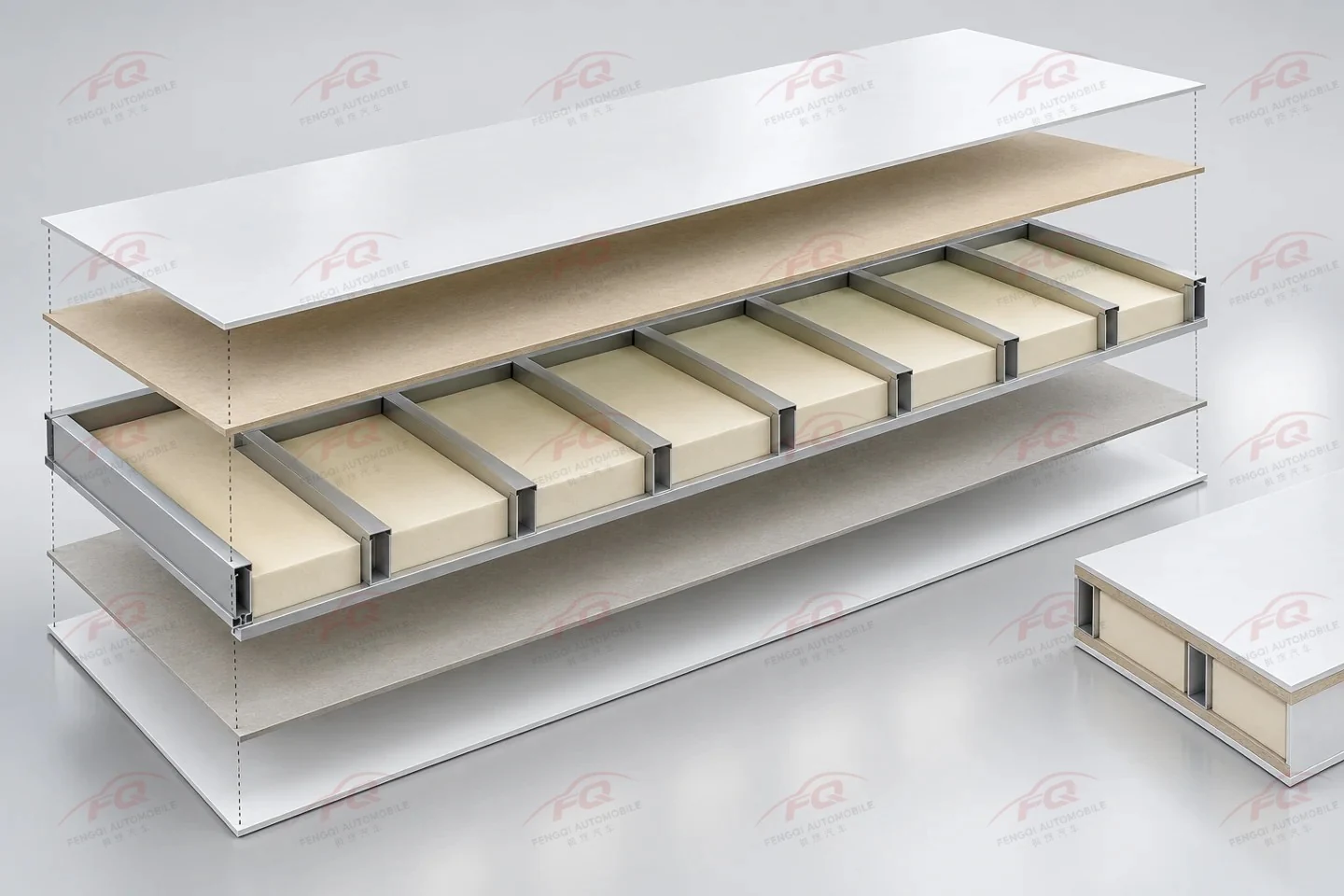

Beispielhafter Schichtaufbau. Rahmen, Füllung, Plattentypen, Dicken und Klebesystem sind projektabhängig. Der kleine Querschnitt zeigt die verbundenen Schichten.
Schichten auflegen
Rahmen, vorgesehene Plattenlagen und Deckplatten mit den Verbindungsschichten auf der Plattform anordnen. Öffnungen, Kanten und Gerätebefestigungen im Plattenentwurf berücksichtigen.
Unter Druck verbinden
Je nach Verfahren werden die Lagen durch Überdruckpressen oder auf einer Unterdruck-/Vakuumplattform zur integrierten Platte verbunden. Dies sind alternative Fertigungsverfahren, keine Qualitätsstufen.
Aufbau montieren
Fertige Wand-, Dach- und Bodenplatten mit den vorgesehenen Eckverbindungen, Dichtungen und Fahrgestellschnittstellen montieren. Plattenfertigung und Aufbauzusammenbau sind getrennte Schritte.
Die tatsächlichen Zielkonflikte
Masse und Nutzlast
Den vollständigen Aufbau mit Boden, Verstärkungen, Türen, Möbeln und Ausrüstung vergleichen.
Gerätebefestigung
Schränke, Generatoren, Hebe- und Dachausrüstung brauchen definierte Lastpfade. Beliebige Befestigung ist nicht vorauszusetzen.
Öffnungen und Umgebung
Türen, Klappen und Erweiterungen beeinflussen Struktur und Dichtheit. Regen, Staub, Kondensation und Temperatur berücksichtigen.
Reparatur, Kosten und Menge
Metall- und Klebepaneelreparaturen erfordern andere Verfahren. Gleichen Funktionsumfang, örtliche Reparaturmöglichkeiten und Menge vergleichen.
Isoliert bedeutet nicht gekühlt
Dämmung begrenzt den Wärmetransport. Kühlung benötigt zusätzlich Temperaturbereich, Kälteleistung, Energie und Regelung. Umgebung, Türöffnungen und Inhalt beeinflussen die Auslegung. Ein Materialname belegt weder Leistung noch Zertifizierung.
Zuerst den Einsatz festlegen
Geräteabmessungen und Lasten, Arbeitswege, Transport-/Arbeitszustand, Klima, Temperatur, Zugänge, Masse und Wartung festlegen. Deckschichten, Kern, Dicken, Fugen und Verstärkungen projektspezifisch vereinbaren.
Die Beispiele erklären allgemeine Prinzipien. Sie bestätigen keine konkrete Lieferung und keine Brand-, Struktur-, Dämm- oder Hygieneklasse.
Häufige Käuferfragen
Hat eine Großplatte keinen Innenrahmen?
Nicht unbedingt. Bei der beschriebenen Bauweise liegt der Rahmen mit Plattenlagen und Deckplatten im mehrschichtigen Verbund. Großplatte bedeutet nicht rahmenlos.
Sind Großplatten und Verbundwerkstoffe getrennte Alternativen?
Nein. Großplatte beschreibt die Bauweise, Verbund den Werkstoffaufbau. Rahmen, Plattenlagen, Deckschichten und Füllung können in einer verklebten Einheit zusammenkommen.
Garantiert ein Wabenkern Wärmedämmung?
Nein. Er beschreibt die Zellstruktur. Die Wärmewirkung hängt von Kernmaterial, Deckschichten, Dicke, Fugen und Wärmebrücken ab. Die Leistung des ganzen Aufbaus festlegen.
Ist Vakuumpressen besser als Druckpressen?
Der Verfahrensname allein belegt keine Qualität. Schichtaufbau, Klebesystem, Prozessführung und Nachweise der fertigen Platte am Projektbedarf messen. Beide Verfahren müssen zum Verbund passen.
Ist ein gedämmter Aufbau bereits ein Kühlaufbau?
Nein. Dämmung begrenzt Wärmeübertragung. Kühlung benötigt zusätzlich Temperaturbereich, Kälteleistung, Energie und Regelung unter Berücksichtigung von Umgebung und Türöffnungen.
Darf schwere Ausrüstung beliebig an Sandwichplatten befestigt werden?
Das ist nicht vorauszusetzen. Lasten brauchen Verstärkungen, Inserts oder Verbindungen zur Tragstruktur. Positionen und Lasten vor der Plattenfertigung festlegen.
Weiter planen
Quellen und Geltungsbereich
Die Beispiele erklären allgemeine Prinzipien. Sie bestätigen keine konkrete Lieferung und keine Brand-, Struktur-, Dämm- oder Hygieneklasse.
